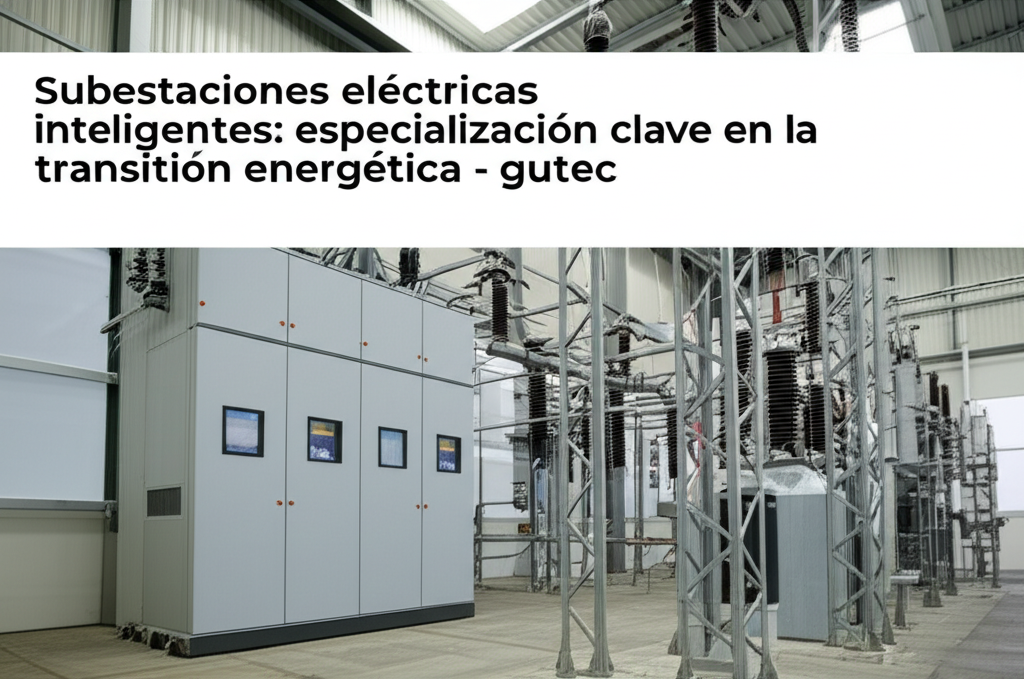

Subestaciones eléctricas inteligentes: especialización clave en la transición energética – gutec

Introducción

La transición energética exige redes más flexibles, resilientes y seguras. La electrificación del transporte, la integración masiva de renovables, el auge del almacenamiento y la gestión activa de la demanda desplazan el paradigma de la subestación convencional hacia subestaciones eléctricas inteligentes. Estas incorporan automatización avanzada, comunicaciones estandarizadas (IEC 61850), medición fasorial, sincronización de tiempo de alta precisión, ciberseguridad por diseño y analítica operativa. La especialización en este campo permite acelerar despliegues, reducir costes operativos y habilitar servicios de red esenciales (flexibilidad, control de tensión, calidad de suministro y restauración más rápida).

El valor diferencial de una subestación inteligente no se limita a digitalizar señales; reside en su capacidad para interoperar con ecosistemas complejos (EMS/DMS/ADMS, DERMS, mercados locales), automatizar maniobras y decisiones, y generar datos confiables para una operación predictiva. Al institucionalizar estándares, arquitecturas de referencia y procesos repetibles, se mejora la disponibilidad, se disminuyen fallos y se escalan proyectos multisitio con gobernanza sólida y trazabilidad técnica.

Visión, valores y propuesta

Enfoque en resultados y medición

Una subestación inteligente debe nacer con objetivos medibles: reducir SAIDI/SAIFI, aumentar disponibilidad, minimizar tiempo de conmutación, mejorar la calidad de la energía y habilitar flexibilidad bajo topologías dinámicas. La visión se apoya en valores de seguridad, confiabilidad, eficiencia y apertura tecnológica. La propuesta se basa en adoptar estándares (IEC 61850, IEC 62443, IEEE 1588, PRP/HSR), procesos auditables y un modelo operativo orientado a datos. Entre los indicadores clave destacan: tiempo de puesta en servicio (TtC), coste por bahía comisionada, MTBF/MTTR, tasa de incidentes cibernéticos, porcentaje de señales modeladas con SCL reutilizable, tasa de pruebas automatizadas y precisión de localización de fallas.

La medición estructurada de desempeño, combinada con mejores prácticas de ingeniería de protección y control (P&C), reduce riesgos y asegura la compatibilidad futura con nuevas funciones (por ejemplo, integración de PMU, esquemas de protección basados en GOOSE/SMV, control de tensión con DER y almacenamiento). Un enfoque alineado con “security-by-design” y “safety-by-design” limita impactos regulatorios y acelera la aceptación por parte del operador del sistema y el regulador.

• Planificación basada en casos de uso priorizados por impacto en KPI (confiabilidad, flexibilidad, OPEX y tiempos de recuperación).
• Estandarización de arquitectura y librerías SCL para asegurar interoperabilidad y escalabilidad en múltiples proveedores.
• Ciberseguridad integrada desde el diseño: segmentación de red, hardening, monitoreo continuo y respuesta orquestada a incidentes.

Servicios, perfiles y rendimiento

Portafolio y perfiles profesionales

Un portafolio integral para subestaciones inteligentes abarca consultoría estratégica, ingeniería de detalle, integración y pruebas, comisionamiento, operación y mejora continua. Se integran disciplinas como protección y control, telecomunicaciones y redes, automatización y SCADA/EMS/DMS, ciberseguridad OT, calidad de la energía y gestión de activos. Los perfiles clave incluyen ingenieros especialistas en IEC 61850 (modelado SCL, GOOSE, Sampled Values), ingenieros de protección (selectividad, coordinación, esquemas lógicos), expertos en comunicaciones (PRP/HSR, VLAN, QoS, PTP IEEE 1588), especialistas en ciberseguridad (IEC 62443, gestión de identidades y parches), data engineers para pipelines OT/IT, y jefes de proyecto con experiencia en FAT/SAT y normativas locales.

Este mix permite abordar proyectos greenfield y brownfield con garantías de interoperabilidad y seguridad. Se incorporan prácticas de gemelo digital para validar lógicas de protección, flujos de GOOSE y mapas de redes, así como bancos de pruebas automatizadas que reducen el tiempo de verificación. La gestión del conocimiento codifica plantillas de ingeniería y catálogos de pruebas repetibles entre proyectos, maximizando la reutilización y la calidad.

Proceso operativo

1. Descubrimiento y diagnóstico: revisión de topologías, activos, riesgos y objetivos de negocio/operación.
2. Arquitectura y diseño conceptual: selección de estándares, topología de red, sincronización temporal y estrategia de ciberseguridad.
3. Ingeniería de detalle: modelado IEC 61850 (SCL), esquemas de protección, redes redundantes y planes de pruebas.
4. Procura y fábrica: alineación con proveedores, FAT con escenarios y datos sintéticos, verificación de conformidad.
5. Instalación y comisionamiento: despliegue ordenado, SAT, validación de GOOSE/SMV/PTP y pruebas de lógica de protección.
6. Puesta en servicio y transferencia: operación supervisada, aceptación formal, documentación y capacitación.
7. Operación, monitoreo y mejora continua: KPIs, mantenimiento predictivo, ciberseguridad continua y gestión de cambios.

Cuadros y ejemplos

Representación, campañas y/o producción

Desarrollo profesional y gestión

La excelencia en subestaciones inteligentes requiere coordinación con fabricantes, integradores y operadores del sistema. La gestión cubre homologaciones, negociación técnica y económica, evaluación de riesgos y garantías de desempeño. La planificación de FAT/SAT minimiza incertidumbres y bloqueos durante la instalación, mientras que la validación documental asegura la alineación con requisitos regulatorios, criterios de seguridad y planes de continuidad operativa. La “producción” en este contexto implica fabricar soluciones reproducibles: librerías SCL versionadas, plantillas de esquemas lógicos, paquetes de pruebas, guías de hardening y manuales de operación para cada rol.

La representación técnica en comités y grupos de trabajo aporta visibilidad y anticipa cambios normativos. Participar en ecosistemas (cadenas de suministro y foros de estandarización) facilita adoptar buenas prácticas emergentes como perfiles específicos de IEC 61850, integración de PMU, orquestación de redes TSN y analítica de anomalías con modelos de machine learning operables en tiempo real.

• Checklist de homologación: cumplimiento IEC/IEEE, soporte de PTP, GOOSE/SMV, redundancia PRP/HSR, hardening aplicable.
• Checklist FAT/SAT: cobertura de casos críticos, pruebas de interoperabilidad multi-vendor, registros y criterios de aceptación.
• Checklist de operación: plan de backups, gestión de credenciales, parches, detección de intrusiones y auditoría programada.

Contenido y/o medios que convierten

Mensajes, formatos y conversiones

La toma de decisión en proyectos de subestaciones inteligentes se sustenta en evidencia técnica y económica. Los contenidos con mejor conversión muestran impacto en KPIs de red, TIR/ROI, ahorro OPEX y reducción de riesgos. Formatos de alto rendimiento incluyen hojas de arquitectura comparadas, whitepapers de interoperabilidad IEC 61850, casos de uso con datos reales de SAIDI/SAIFI, guías de ciberseguridad OT y demostraciones de pruebas automatizadas. Un enfoque de “hooks” orientado a problemas (por ejemplo, reducir tiempos de localización de fallas, mitigar ataques en redes OT o acelerar el comisionamiento) genera interés cuantificable. Las llamadas a la acción deben ofrecer valor inmediato: evaluaciones de madurez, hojas de ruta o benchmarks técnicos.

Las variantes A/B pueden comparar énfasis (coste total de propiedad vs. disponibilidad; riesgo regulatorio vs. flexibilidad) y medir contacto cualificado, tiempo de lectura y solicitud de diagnóstico. La prueba social con métricas verificables, auditorías externas y certificaciones convalida la propuesta, mientras que los diagramas e inventarios SCL demuestran profundidad técnica sin revelar información sensible.

Workflow de producción

1. Brief creativo: objetivo, públicos técnicos, métricas de conversión y diferenciadores.
2. Guion modular: problemas, causales, solución estandarizada, métricas, casos y TCO.
3. Grabación/ejecución: demos de laboratorio, capturas de pruebas y tableros de KPIs.
4. Edición/optimización: claridad visual, glosario, referencias y cálculo de ROI.
5. QA y versiones: revisión técnica, revisión legal y versión por segmento/región.

Formación y empleabilidad

Catálogo orientado a la demanda

• Arquitectura de subestaciones digitales e IEC 61850: del concepto a SCL reutilizable.
• Protección y control avanzados: esquemas lógicos, pruebas y coordinación.
• Redes OT industriales: PRP/HSR, VLAN/QoS, sincronización PTP y TSN.
• Ciberseguridad OT: IEC 62443, hardening, monitoreo, respuesta y compliance.
• PMU y calidad de energía: medición fasorial, análisis de eventos y estabilidad.
• Comisionamiento y pruebas: FAT/SAT, automatización y trazabilidad.
• Gestión de activos y analítica: mantenimiento predictivo y APM.

Metodología

La formación combina módulos teóricos, prácticas de laboratorio y evaluación por desempeño. Cada curso culmina con un proyecto aplicado: modelado de un bay en SCL, configuración de GOOSE/SMV, diseño de esquemas de protección GOOSE-based, segmentación de red con políticas de seguridad, o automatización de pruebas con simulación de eventos. El feedback se apoya en rúbricas técnicas y en la revisión de documentación entregable (plantillas, diagramas, scripts) para asegurar empleabilidad inmediata. La bolsa de trabajo conecta perfiles certificados con proyectos vigentes.

Modalidades

• Presencial, online e híbrida, con laboratorios virtualizados y remotos.
• Grupos, tutorías y cohortes con acompañamiento de expertos de dominio.
• Calendarios trimestrales, incorporación rolling y rutas por seniority.

Procesos operativos y estándares de calidad

De la solicitud a la ejecución

1. Diagnóstico: evaluación de madurez, riesgos, inventario de activos y objetivos KPI.
2. Propuesta: arquitectura de referencia, alcance, cronograma, costos y beneficios.
3. Preproducción: ingeniería de detalle, librerías SCL, planes FAT/SAT y ciberseguridad.
4. Ejecución: instalación, configuración, pruebas y transferencia de conocimiento.
5. Cierre y mejora continua: aceptación, KPIs iniciales, backlog de optimización.

Control de calidad

• Checklists por servicio: ingeniería, pruebas, ciberseguridad, documentación y entrenamiento.
• Roles y escalado: matrices RACI, gobernanza de cambios y gestión de proveedores.
• Indicadores (conversión, NPS, alcance): pipeline, satisfacción y adopción técnica.

Para garantizar niveles de servicio y cumplimiento, se recomiendan prácticas compatibles con ISO 9001 (gestión de calidad), ISO 27001/IEC 62443 (seguridad) e ISO 55001 (gestión de activos), además de especificaciones técnicas propias del operador del sistema, el regulador y el propietario de la instalación. La trazabilidad se asegura mediante control de versiones de artefactos SCL, bitácoras de pruebas y registro de cambios en políticas de seguridad y configuraciones de red.

Casos y escenarios de aplicación

Modernización brownfield con migración a IEC 61850

Un operador regional con subestaciones convencionales enfrentaba tiempos de localización de fallas superiores a 120 minutos y costes de mantenimiento elevados. La migración se abordó por bahía, instalando IEDs con soporte IEC 61850, redes redundantes PRP y sincronización PTP. Se consolidaron señales en un gateway compatible con EMS existente. Resultados a 12 meses: reducción del SAIDI en 28%, disminución del MTTR en 35%, disponibilidad de 99,994% y OPEX reducido en 18%. El tiempo de puesta en servicio por bahía pasó de 5 a 3 semanas gracias a librerías SCL y pruebas automatizadas. Se documentó una caída del 90% en falsos positivos en alarmas y se habilitó la integración de futuras PMU.

Subestación digital greenfield para integración renovable

Un nuevo parque eólico exigía conexión HV con control dinámico de tensión y soporte para servicios complementarios. Se diseñó una subestación digital nativa con IEC 61850, lógicas de protección basadas en GOOSE y medición de muestra sincronizada. El diseño adoptó topología de red redundante con TSN experimental en laboratorio y PRP en producción, además de segmentación de seguridad por zonas y conductos. Resultados: energización en 14 semanas, 30% menos CAPEX no productivo por cableado y 25% menos tiempo de pruebas SAT. El operador reportó reducción de recortes por congestión y mejor previsión de calidad de tensión, con SAIFI cercano a cero en el primer año de operación.

Conexión de microred industrial con demanda flexible

Una instalación industrial implementó una microred con almacenamiento y generación fotovoltaica. La subestación inteligente habilitó la coordinación con DERMS y DMS, con curvas de control adaptativas y perfiles de demanda flexible. Con monitoreo fasorial y algoritmos de detección de islas, la microred mantuvo operación segura durante perturbaciones de la red. Resultados: reducción del consumo pico en 17%, ahorros OPEX de 12% y recorte del tiempo de reenganche en 40%. La trazabilidad de eventos mejoró el análisis post-mortem y la planificación de mantenimiento predictivo con un 22% menos de intervenciones correctivas.

Guías paso a paso y plantillas

Guía de migración a subestación digital en entorno brownfield

• Levantamiento de activos y criticidades, priorización por impacto y facilidad de intervención.
• Definición de arquitectura objetivo, dominios de tiempo, red y seguridad.
• Plan de convivencia temporal y gateway de interoperabilidad para transición ordenada.
• Modelado SCL modular (plantillas por bahía), control de versiones y validación sintáctica/semántica.
• Pruebas FAT con datos sintéticos y SAT por etapas con criterios de aceptación claros.
• Gestión del cambio y capacitación operativa con manuales específicos por rol.

Plantilla de plan de pruebas IEC 61850 (interoperabilidad y desempeño)

• Matriz de GOOSE/SMV: publicador–suscriptor, latencias máximas, pérdida de paquetes y redundancia.
• Validación de PTP: precisión, asimetrías, holdover y fallbacks.
• Pruebas de estrés: carga de tráfico, tormentas de broadcast y comportamiento bajo fallos.
• Conformidad SCL: namespaces, tipos de datos, LNs y perfiles de uso.
• Escenarios de ciberseguridad: autenticación, autorización, logs, alertas y respuesta.
• Trazabilidad: evidencias, criterios de pase/no pase y planes de remediación.

Checklist de hardening y operación segura OT

• Segmentación por zonas y conductos, control de acceso físico y lógico, MDM y gestión de credenciales.
• Políticas de parches y listas blancas, backups, restauración y pruebas planificadas.
• Monitoreo continuo: NTA/NDR, correlación de eventos y playbooks de respuesta.

Recursos internos y externos (sin enlaces)

Recursos internos

• Catálogos/guías/plantillas de SCL, pruebas FAT/SAT y procedimientos de operación.
• Estándares de marca y guiones de arquitectura para propuestas y documentación técnica.
• Comunidad/bolsa de trabajo de especialistas en P&C, redes OT y ciberseguridad.

Recursos externos de referencia

• Buenas prácticas y manuales de interoperabilidad y digital substation.
• Normativas/criterios técnicos: IEC 61850, IEC 62443, IEEE 1588, PRP/HSR y perfiles de aplicación.
• Indicadores de evaluación: disponibilidad, SAIDI/SAIFI/MAIFI, MTBF/MTTR, TIR/ROI y OPEX/MWh.

Preguntas frecuentes

¿Qué diferencia una subestación inteligente de una convencional?

Integra automatización avanzada, comunicaciones estandarizadas (IEC 61850), sincronización precisa, ciberseguridad OT y analítica, reduciendo cableado, mejorando tiempos de respuesta y habilitando funciones de flexibilidad y diagnóstico.

¿Qué KPIs reflejan el éxito de la modernización?

Disponibilidad, SAIDI/SAIFI, MTBF/MTTR, tiempo y coste de puesta en servicio, tasa de pruebas automatizadas, incidentes de seguridad, precisión de localización de fallas y reducción OPEX/MWh.

¿Cómo mitigar riesgos de interoperabilidad multi-vendor?

Definiendo perfiles y librerías SCL reutilizables, ejecutando planes de pruebas exhaustivos (GOOSE/SMV/PTP), adoptando arquitectura de referencia, y realizando FAT/SAT con criterios de aceptación claros y trazabilidad total.

¿Qué marco usar para ciberseguridad en subestaciones?

IEC 62443 (seguridad de sistemas de automatización y control industrial) combinado con prácticas de gestión de identidades, segmentación por zonas y monitoreo continuo alineado con los requisitos del operador y regulador.

Conclusión y llamada a la acción

La especialización en subestaciones eléctricas inteligentes acelera la transición energética al mejorar confiabilidad, flexibilidad y seguridad, con efectos directos en SAIDI/SAIFI, disponibilidad y OPEX. Una estrategia de estandarización (IEC 61850), pruebas sistemáticas (FAT/SAT), ciberseguridad por diseño e inteligencia operativa garantiza proyectos escalables y medibles. El siguiente paso consiste en formalizar una ruta de adopción basada en casos de uso, ROI y gobernanza, activando iniciativas de modernización por etapas con KPIs y evidencia técnica verificable.

Glosario

IEC 61850

Estándar para comunicación y automatización de subestaciones; define modelos de datos, servicios y lenguajes SCL.

PRP/HSR

Mecanismos de redundancia de redes que aseguran tolerancia a fallos sin tiempo de conmutación.

PTP (IEEE 1588)

Protocolo de sincronización de tiempo de alta precisión para sistemas distribuidos.

GOOSE/SMV

Mensajes de eventos genéricos y valores muestreados de IEC 61850 para protección y control en tiempo real.
